山東美安礦山設備有限公司供應礦用氣動司控道岔、電動司控道岔、氣動轉轍機、電動轉轍機、電機車司控道岔裝置、單軌吊司控道岔裝置
ZKC127Q礦用氣動司控道岔裝置
一、概述
ZKC127Q 礦用氣動司控道岔裝置（以下簡稱裝置），屬于礦用隔爆兼本安型產品。用在井下道岔處，用于扳動道岔裝置的控制設備，裝置可由司機遙kong轉轍，也可以手動控制轉轍,以及單軌吊和信集閉功能。
二、結構與工作原理礦用電動司控道岔_礦用氣動司控道岔_氣動轉轍機_電動轉轍機
2.1結構
發she機:它可以發she不同編碼數字信號,可在50米內任意控制岔位位置。

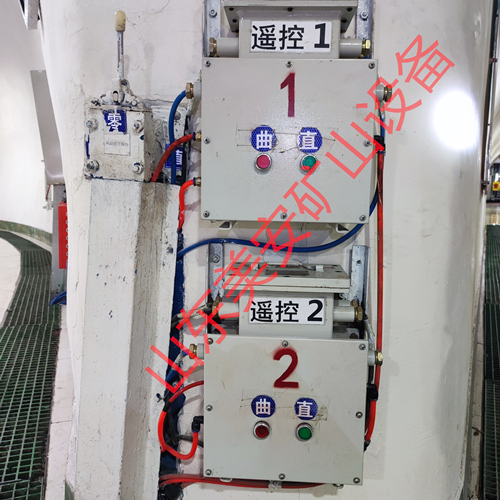

控制箱:它是控制氣缸的重要組成部分當機車司機因運輸需要改道換向時,可在機車上直接操縱發she機,發she機發出信號到控制箱,控制箱立即轉發伺服信號給氣缸,氣缸開始動作,從而達到運輸所需要的改道換向要求。
氣缸:它是確保軌道伺服換向,并保證軌道密貼的執行機構,可有效的防止軌道由于不密貼而發生機車在運輸途中掉道的事故,確保了煤礦運輸安全和提高生產率。
指示器:指示道岔的位置狀態,使機車司機能及時有效的掌握機車前進的方向。
2.2 基本原理
該裝置的發she機能發she不同編碼的數字信號,每一組編碼控制一套與之相同編碼的司控道岔。查看控制箱內接受器的編號,按下發she機上相應的編號按鍵,即可實現理想的換岔效果。操控發she機,發she機發出信號,控制箱得到信號并確認后,即發出動作指令給氣缸,氣缸立即動作,道岔換向同時檢測道岔位置。道岔到位,指示器箭頭發亮指示方向。如果顯示器箭頭不發亮,則表明道岔沒有到位。操控發she機重復數字信號,控制箱發出指令,氣缸反向歸位。再次操作發she機,氣缸動作,指示器指示道岔位置狀態,即可下達車輛通過指令。
三、主要功能、技術參數礦用電動司控道岔_礦用氣動司控道岔_氣動轉轍機_電動轉轍機
3.1主要功能
a) 司機遙kong功能
當機車駛?cè)胧瞻l(fā)信號之間的距離小于50m時，司機可按動與控制箱對應發she機上的同一波段按鍵，此時道岔應自動變換到需要的方向，實現道岔轉換。使用單軌吊時，按動與控制箱對應發she機上的同一波段按鍵，此時氣缸應先自動打開使道岔自動變換到需要的方向，到位后自動閉鎖。
b) 手動功能
當需要手動控制時，可按動控制箱上的按鈕，即可實現道岔轉換。
c) 單軌吊功能（擴展功能）：使用單軌吊功能時需增加一個氣缸裝置以確保單軌吊功能的使用，裝置單獨設置手動控制按鍵以實現手動功能，設置了打開、閉鎖按鍵來控制左到位、右到位。（如客戶需要此項功能，請?zhí)崆案鷱S家聯系）。
d) 信集閉功能（擴展功能）：信集閉根據客戶需求可以外接礦用控制設備，信集閉端子連接12V負ji（公共負）時工作（如客戶需要此項功能，請?zhí)崆案鷱S家聯系）。
e) 語音報警功能（擴展功能）：道岔不到位時，可發出道岔不到位報警語言。（如客戶需要此項功能，請?zhí)崆案鷱S家聯系）。
